医療用水処理システム / RKI-UOM-13
配管収納ユニット / RKI-UOM-133

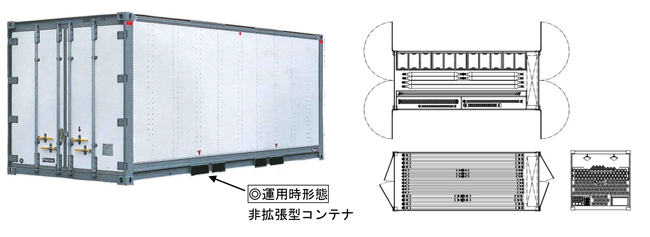

水処理システムの必要資材を一括収納可能な配管収納ユニット。


　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※形状等は実際のものと異なることがあります。

コンテナ本体
本体寸法 (D)6,058×(W)2,438×(H)2,438㎜
総重量（搭載機器含む） 約7,000kg（本体搭載品を含む）
主要部材   外板　アルミ及び耐候性高張力鋼板
内板　化粧鋼板
床　　耐水ベニヤ+塩ビシート
断熱材 スチレンフォーム及びウレタンフォーム（共にノンフロン）
断熱厚 75㎜以上（ベース・ドアを除く）
　※ISO668　CSC認証取得　フォークポケット×2

本体搭載品
品名 数量 諸元及び性能 品名 数量 諸元及び性能
懐中電灯　　　 1 壁取付型   《排水管》
フライシート 1式 ポリエステル製　温度調整用   配水本管 1式 W75　5m/本　継手（オス-メス）
《給水管》　　      排水本管 1式 W75　2.5m/本　継手（オス-メス）
給水本管、保温付 1式 W50　5m/本　継手（オス-メス）   排水枝管及び放流管　 1式 W50　5m/本　継手（オス-メス）
給水本管、保温付 1式 W50　2.5m/本　継手（オス-メス）   排水枝管及び放流管 1式 W50　5m/本　継手（オス-メス）
給水枝管 1式 W25　5m/本　継手（オス-メス）   曲管継手 1式 80A　継手（オス-メス）
給水枝管 1式 W25　2.5m/本　継手（オス-メス）   曲管継手 1式 50A　継手（オス-メス）
曲管継手 1式 50A　継手（オス-メス）   分岐継手 1式 100A×80A×80A　継手（オス-メス-メス）
曲管継手 1式 25A　継手（オス-メス）   分岐継手 1式 80A×50A　継手（オス-メス-メス）
分岐継手 1式 50A×25A　継手（オス-メス-メス）   分岐継手 1式 80A×50A（L型） 継手（オス-メス-メス）
分岐継手 1式 50A×25A×50A　継手（オス-メス-メス）   給排水コンテナ排水 1式 SUSフレキシブル管　100A　L=1,550㎜
給排水コンテナ取合部 1式 SUSフレキシブル管　50A　L=1,550㎜   接続部 継手（オス-オス）
継手（A 継手（オス-メス）   給排水コンテナ排水 1式 SUSフレキシブル管　50A　L=1,550㎜
給排水コンテナ取合部 1式 SUSフレキシブル管　50A　L=1,550㎜   接続部 継手（オス-メス）
継手（B 継手（オス-オス）   医療コンテナ排水 1式 SUSフレキシブル管　50A　L=2,450㎜
医療コンテナ取合部 1式 SUSフレキシブル管　50A　L=2,450㎜   接続部 継手（オス-オス）
継手（B 継手（オス-オス）   廃水処理コンテナ排水 1式 SUSフレキシブル管　50A　L=1,550㎜
中間カバー 1式 50A　保温材なし   接続部 継手（オス-オス）
曲管カバー 1式 50A　保温材なし   廃水処理コンテナ 1式 SUSフレキシブル管　80A　L=2,450㎜
分岐カバー 1式 50A×25A　保温材なし   オーバーフロー管 継手（オス-メス）
分岐カバー 1式 50A×25A×50A　保温材なし   排水本管端末キャップ 1式 80A　ワンタッチ継手　オス
給水本管端末キャップ 1式 50A　ワンタッチ継手（オス）   排水枝管端末キャップ 1式 50A　ワンタッチ継手　オス
給水枝管端末キャップ 1式 25A　ワンタッチ継手（オス）   給排水コンテナ排水 1式 SUSフレキシブル管　100A　L=2,450㎜
給水枝管用保温材 1式 チューブ式　ID38　2,000L　38t   接続部 継手（オス-オス）
給水枝管用テープヒータ 1式 自己制御型　3m　100V   水洗浄装置 1式 1）型式　ディーゼル（水冷）エンジン
給水枝管用テープヒータ 1式 自己制御型　6m　100V   2）圧力　10MPa×水量48L/min　15PS
給水枝管用テープヒータ 1式 自己制御型　10m　100V   空気洗浄装置 1式 1）型式　ディーゼル（水冷）エンジン
給水枝管用テープヒータ 1式 自己制御型　15m　100V   2）仕様　吐出圧0.69MPa×空気1.56㎥/min
