医療用水処理システム / RKI-UOM-13
給排水ユニット / RKI-UOM-131
移動式医療システムの衛生面の全てを担う給排水ユニット。
給排水ユニット / RKI-UOM-131
移動式医療システムの衛生面の全てを担う給排水ユニット。

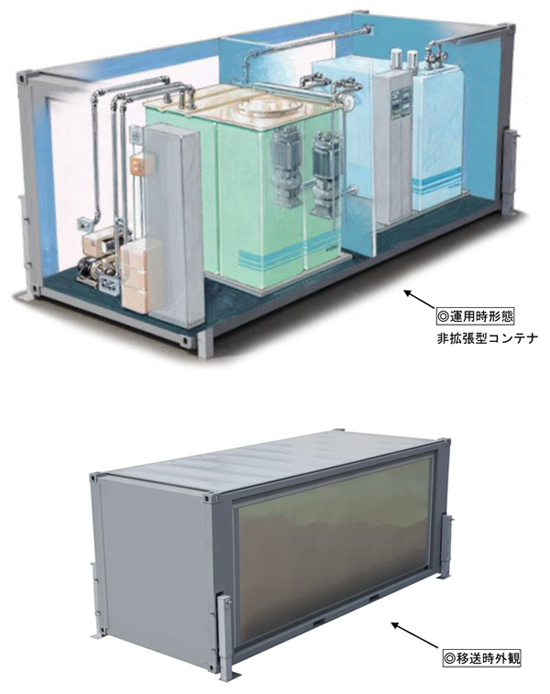

※形状等は実際のものと異なることがあります。
| コンテナ本体 | |
| 本体寸法 | (D)6,058×(W)2,438×(H)2,438㎜ |
| 総重量（搭載機器含む） | 約7,500kg（本体搭載品を含む） |
| 主要部材 | 外板 アルミ及び耐候性高張力鋼板 |
| 内板 化粧鋼板 | |
| 床 耐水ベニヤ+塩ビシート | |
| 断熱材 | スチレンフォーム及びウレタンフォーム（共にノンフロン） |
| ※ISO668 CSC認証取得 フォークポケット×2 | |
| 本体搭載品 | ||||||
| 品名 | 数量 | 諸元及び性能 | 品名 | 数量 | 諸元及び性能 | |
| 単相変圧器 | 1 | 単相100Vに変圧 | 《排水ユニット》 | |||
| 照明 | 2 | 100V 32W | 真空発生ユニット | 1式 | 1）型式 バックブロー型エジェクタ方式 | |
| コンセントパネル | 1 | AC100V 3P・2個口 | 2）主要機器 | |||
| 懐中電灯 | 1 | 壁取付型 | ⅰ）循環ポンプ | |||
| 消火器 | 1 | 粉末消火器、ABC、1.0kg、加圧式、 | ノンクロッグ立軸槽外型 | |||
| 取付金具付 | 1.8㎥/min×9.0m×5.5kW×200V 2台 | |||||
| フライシート | 1式 | ポリエステル製 温度調整用 | ⅱ）エジェクタ | |||
| 避雷針（アレスタ） | 1式 | 接地棒及び接地線付 | 103φ×70φ×967L 2台 | |||
| 《給水ユニット》 | 配管内圧力 -50～-60kpa内に保持 | |||||
| 給水水槽 | 1 | 1）型式 鋼板製一体型水槽 | 真空受水槽兼送水ポンプ槽 | 1式 | 1）型式 角型2槽式（SUS304） | |
| （加熱硬化型エポキシ樹脂） | 2）寸法 W1,150×L1,430×H1,400㎜ | |||||
| 2）寸法 W1,200×L1,700×H1,340㎜ | 有効容量 1.5㎥以上 | |||||
| （保温含まず） | 3）主要機器 |
|||||
| 3）容量 2.3㎥ | 圧送ポンプ | |||||
| 給水ポンプ | 1式 | 1）型式 推定端末一定型自動給水装置 | 汚水用水中ポンプ | |||
| （単独交互運転方式） | 0.15㎥/min×6.5m×0.4kW×200V | |||||
| 2）口径 32㎜ | 数量 2台 | |||||
| 3）能力 150L/min×28m | 排水ポンプ 150L/min以上 | |||||
| 4）電動機 3φ×200V×1.1kW | 4）特別仕様 | |||||
| （インバータ式） | 保温厚 100㎜+外面ラッキング | |||||
| 補給ポンプ | 1式 | 1）型式 ラインポンプ | ヒーター 11kW×1台 | |||
| 2）口径 40㎜ | 操作盤 | 1 | 1）型式 屋内自立閉鎖型 | |||
| 3）能力 200L/min×6m | 2）寸法 D360×W650×H1,800㎜ | |||||
| 4）電動機 3φ200V×0.4kW | 3）材質 SPC+耐塩塗装 | |||||
| 塩素注入装置 | 1 | 1）型式 貯留槽付属型 電磁駆動式ポンプ | 給排水取合部材 | 1式 | 給水管及び排水管を容易に接続できる構造 | |
| 2）使用薬品 次亜塩素酸ナトリウム溶液 | とする | |||||
| （0.3％程度） | 給水受水口 50A（キャップ付） | |||||
| 3）注入ポンプ 57ml/min×1.0MPa×18W | 配水口 50A（キャップ付） | |||||
| 数量 1台 | 配水 / 循環口 50A（キャップ付） | |||||
| 4）貯留槽 角型ポリエチレンタンク | ドレーン口 50A（キャップ付） | |||||
| 容量 25L 数量 1台 | 排水受入口 100A（キャップ付） | |||||
| 残留塩素計 | 1 | 1）型式 ポーラログラフ式 | 排水放流口 50A（キャップ付） | |||
| （検出器分離型） | サイヤミーズ | 1 | 50A アルミ（メス×メス×メス） | |||
| 2）測定範囲 0～2.0mg/L |
エルボ、90度 | 1 | 50A アルミ（メス×オス） | |||
| 操作盤 | 1 | 1）型式 屋内自立閉鎖型 | バルブ（仕切りレバー付） | 2 | 50A SCS13 バタフライ弁 | |
| 2）寸法 D380×W700×H1,800㎜ | ホース（中圧） | 2 | 50A×10m | |||
| 3）材質 SPC+耐塩塗装 | アウトリガー | 4 | 手動格納式、サンドシュー、ハンドル付属、 | |||
| ファン付ヒーター | 1式 | 1）型式 ファン付ヒーター | ストローク400㎜ | |||
| 2）容量 5.0kW | ||||||
| 3）数量 2台 | ||||||
